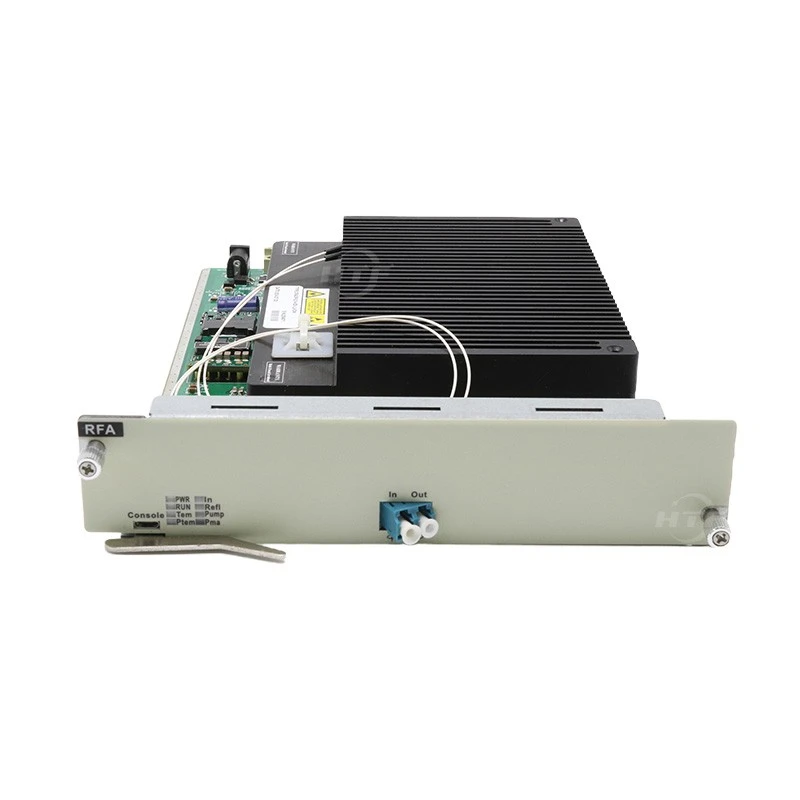

HTF C{0}}pojasno distribuirano RAMAN pojačalo podržava širok raspon radnih valnih duljina: 1529nm~1565nm. Snaga pumpe različitih valnih duljina može se prilagoditi kako bi se postigao glatki spektar pojačanja za DWDM mrežnu aplikaciju. Može pojačati jednokanalni signal, kako bi se postigao najbolji OSNR; modul je integrirao uskopojasni filtar za suzbijanje ASE snage.RAMAN optičko pojačalo
Parametar
|
Min.
|
Tipical
|
Maks.
|
Jedinica
|
|
Radna valna duljina
|
1529
|
|
1565
|
nm
|
|
Valna duljina pumpe
|
1423
|
|
1465
|
nm
|
|
dobitak
|
|
26
|
28
|
dB
|
|
Snaga pumpe
|
Pojačajte-RAMAN
|
700
|
|
|
mw
|
Pre-RAMAN
|
1300
|
|
|
mw
|
|
dobitak
|
Pojačajte-RAMAN
|
|
10
|
|
dB
|
Pre-RAMAN
|
|
26
|
28
|
dB
|
|
Ulazna snaga
|
Pojačajte-RAMAN
|
0
|
|
14
|
dBm
|
Pre-RAMAN
|
|
|
-42
|
||
Slika buke
|
|
-2
|
|
dB
|
|
Dobijte ravnost
|
|
2.2
|
2.5
|
dB
|
|
Ulazni prag
|
|
-45
|
Može se prilagoditi
|
dBm
|
|
Dobitak ovisnosti o polarizaciji
|
|
|
0.5
|
dB
|
|
Disperzija moda polarizacije
|
|
|
0.5
|
p.s
|
|
Povratni gubitak
|
45
|
|
|
dB
|
|
Veličina
|

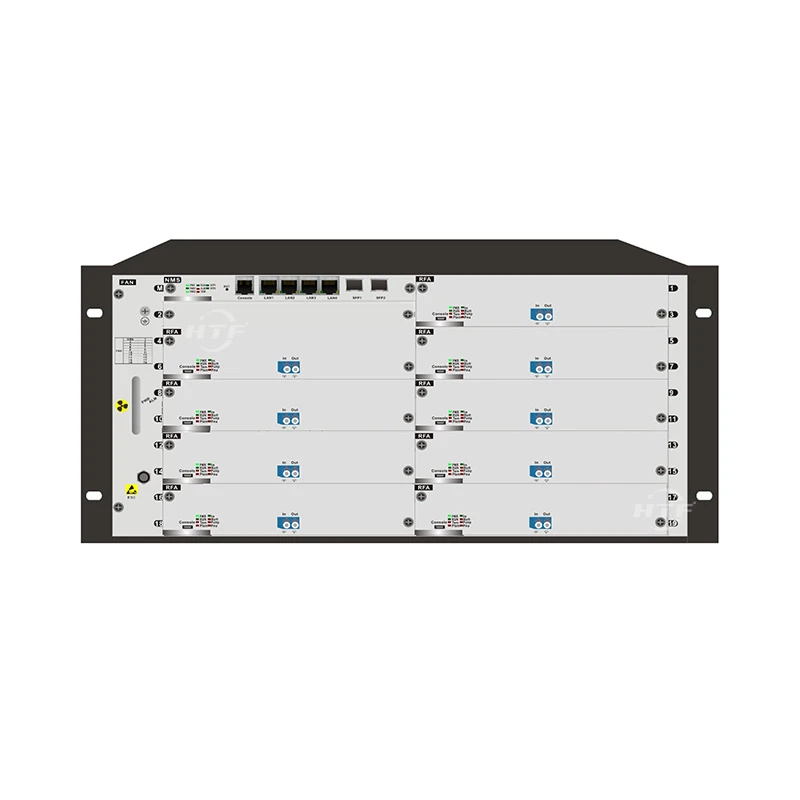

191 (Š) x 253 (D) x 40 (V), zauzimaju 2 utora (podržava kućište serije HT6000)
|
mm
|
|||
okoliš
|
Radna temperatura
|
-5 stupnjeva ~ 55 stupnjeva
|
stupanj
|
||
Temperatura skladištenja
|
-40 stupnjeva ~ 75 stupnjeva
|
stupanj
|
|||
Relativna vlažnost
|
5% ~ 95% bez-kondenzacije
|
|
|||
Potrošnja energije
|
Manje ili jednako 45
|
W
|
|||
