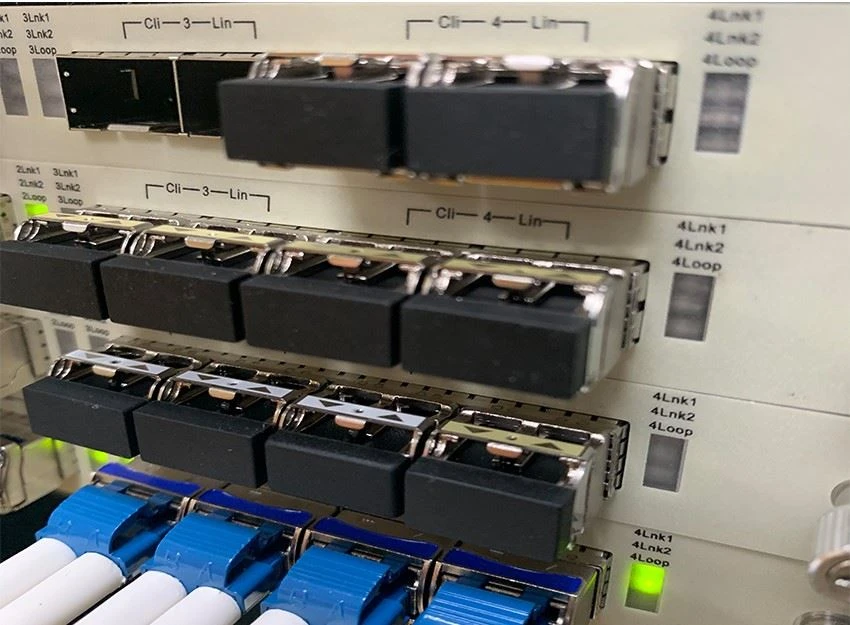

Optički modul sastoji se od optoelektronskih uređaja, funkcionalnih sklopova i optičkih sučelja. Optoelektronski uređaji uključuju dva dijela: odašiljanje i primanje.
Ukratko, funkcija optičkog modula je pretvoriti električni signal u optički signal na kraju slanja, a zatim pretvoriti optički signal u električni signal na kraju prijema nakon prijenosa optičkih vlakana.
Kako prosuditi uobičajene greške optičkog modula？
Analiza uobičajenih uzroka kvara optičkog modula za optički modul (modul optičkih vlakana), kvar njegove funkcije podijeljen je na kvar odašiljača i kvara prijemnika, a najčešći problemi koncentrirani su u sljedećim aspektima:
1. Optički modul oštećen je ESD-om, naime&"; elektrostatičko pražnjenje GG". Statički elektricitet može uzrokovati adsorpciju prašine, promijeniti impedansu između vodova i utjecati na funkciju i život optičkog modula SFP-a. Na primjer, suho okruženje, ilegalni rad, nema uzemljenja aktivne opreme optičkih vlakana ili loše uzemljenje mogu prouzročiti oštećenja od ESD.
2. Optički priključak optičkog modula je zagađen i oštećen, što dovodi do povećanja gubitka optičke veze, tako da veza optičkih vlakana nije povezana.
3. Dugotrajna izloženost optičkog otvora okolišu uzrokuje ulazak prašine i onečišćenje, krajnja površina optičkog vlakna povezanog s modulom je zagađena, a krajnja strana optičkog konektora stražnjeg vlakna nepravilno se koristi , zbog čega će svjetlost biti zagađena.
Standardi za ocjenu kvalitete optičkih modula:
1. Optički modul mora biti u skladu s MSA protokolom s više izvora, a proizvođač će proći CE, ROHS, FCC certifikat, itd., Standard za protokol s više izvora (MSA) određuje sučelje i veličinu modula. Proizvođač modula može pružiti optičkom modulu istu funkciju marke kao i sklopka prema ovom protokolu, te osigurati da optički modul može primiti raznovrsnu originalnu opremu.
2. Optički modul trebao bi imati funkciju DOM / DDM, tako da korisnici mogu pratiti parametre optičkog modula u stvarnom vremenu. Specifični parametri uključuju radnu temperaturu, radni napon, radnu struju, odašiljanje i primanje optičke snage itd., Osim toga, može prikazati tvorničke podatke modula i promptni alarm / upozorenje.
3. Prije nego što optički modul napusti tvornicu, potrebno je provesti pravi test kompatibilnosti stroja kako bi se osiguralo da optički modul ima dobru kvalitetu, performanse i kompatibilnost, izbjegao mrežni prekid i uštedio vrijeme i troškove održavanja. Prije kupnje optičkog modula preporuča se pitati dobavljača.
4. Provjerite je li površina modula oštećena, ima li zlatni prst ogrebotine itd. Ako postoje očita oštećenja, ukazuje na to da je svjetlosni modul možda neispravan ili da je rabljena roba.
5. Prema usluzi nakon prodaje, životni vijek općih optičkih modula je oko 3 godine, pa odabiremo dobavljače optičkih modula s osiguranjem kvalitete prilikom odabira optičkih modula, a optički moduli proizvedeni od profesionalnih proizvođača optičkih modula iz Yitian optičke komunikacije pružaju 3 godine jamstva.
6. Upotrijebite detektor optičke snage da biste provjerili je li njegova optička snaga u skladu s parametrima u priručniku s podacima. Ako je razlika prevelika, radi se o rabljenom optičkom modulu.
Koji su uobičajeni problemi optičkog modula u uporabi?
1. Problemi s kompatibilnošću, razlozi za ovu situaciju su sljedeći:
a. Došlo je do pogrešaka u procesu uvoza kompatibilnih kodova;
b. Ažuriranje softvera uređaja rezultira neuspjehom izvornog kompatibilnog koda koji nije nadograđen;
c. Pogreška kodiranja;
2. Postoji nekoliko razloga za ovu situaciju:
a. Elektronički funkcionalni krug optičkog modula i opreme ne podudara se;
b. Glavni čip se ne podudara s uređajem;
c. Kvar fizičkog kruga;
d. Kvar opreme;
e. Podaci o ruti su pogrešni;
Metoda ocjenjivanja kvara optičkog modula
1. Pogledajte izgled vizualnim pregledom
Izgled svjetlosnog modula promatra se vizualnim pregledom, a površina modula provjerava se na vidljive tragove oštećenja. Zatim se komponente provjeravaju na znakove pucanja, nedostajuće paste, kositrenog spoja ili čak gorućeg crnog.
2. Metoda usporedbe za mjerenje parametara kako bi se vidjela razlika
Ako metoda vizualnog pregleda izgleda dobro, možete upotrijebiti odgovarajući instrument za otkrivanje da biste otkrili novi modul i modul koji može imati kvar, a može se podijeliti u dvije situacije: uključivanje i isključivanje. Provjerite napon, otpor i valni oblik dijelova ili komponenata kruga, a zatim usporedite rezultate ispitivanja novog i lošeg modula kako biste utvrdili problem.
3. Metoda zamjene za zamjenu komponenata kako bi se vidjele promjene parametara
Ako se utvrdi da postoje razlike u uvođenju ispitnih parametara, odgovarajuće komponente ili dijelovi modula koji mogu biti neispravni mogu se zamijeniti dobrim komponentama proizvoda ili komponentama istog modela, a zatim ponovno testirati parametre da biste vidjeli je li vraćaju se u normalu.
4. Utvrdite neispravno područje kruga prema nekom lošem stanju
Prema nekim lošim uvjetima, odredite područje kruga kvara, kao što su: slaba optička snaga, uglavnom provjerite područje odašiljanja, lošu osjetljivost, provjerite područje prijema itd., Što može smanjiti vrijeme održavanja i poboljšati učinkovitost.
5. Kroz strukturu visećeg svjetlosnog modula mogu se procijeniti dijelovi kvara
Svi znamo da se optički modul uglavnom sastoji od modula Tosa, komponente Rosa i ploče PCBA. Ako želite prosuditi komponente kvara, postoji nekoliko metoda za prosuđivanje:
① Uklonite komponente Tosa i Rosa i testirajte njihove performanse na ploči za ispitivanje komponenata.
② Kad je napajanje uključeno, multimetrom izmjerite napon svakog pina kako biste vidjeli je li vrijednost napona normalna; kada je napajanje isključeno, pomoću multimetra provjerite je li spojen krug koji izvodi petni zatik pina.
③ Prema lošem stanju, testirajte odgovarajuće parametre kako biste vidjeli promjenu parametara. Na primjer, ako je loš razlog&„mala optička snaga GG“, tada se snaga modula može testirati. Ako se snaga poveća, očitanje mjerača snage će se povećati, a vrijednost pristranosti struje pristranosti također će se povećati, a radna struja će se povećati. Ova promjena pokazuje da je PCBA krug uključen, a performanse pogona i performanse pohrane nisu problem. Preliminarno se može ocijeniti da je optička snaga Tose slaba, a PCBA ploča dobra, ali ne isključuje mogućnost slabe PCBA.
