Osnovno-8 MTP / MPO strukturirano rješenje za kablivanje za 10G / 25G / 40G / 100G

U usporedbi s baznim 12 MTP / MPO strukturiranim kabliranja, osnovno-8 MTP / MPO strukturirano kablovska može pružiti učinkovitije i ekonomske optičke veze za 40g qsfp +, 100g qsfp28, 400g qsfp-dd i druge optičke module pomoću samo 8 optičkih vlakana, što zamjenjuje osnovno-12 MTP / MPO strukturirano kablivanje u određenoj mjeri. Ovaj rad uglavnom uvodi primjenu strukturiranog kabliranja na temelju baze-8 MTP / MPO.

Primjena baze-8 MTP / MPO strukturiranog kabliranja:

Trenutno postoje tri vrste prijenosnih veza koje se temelje na osnovno-8 MTP / MPO strukturiranom kabliranja: veza s prijenosom dvostrukih vlakana (10g do 10g), paralelna veza za prijenos više vlakana (40g-40g ili 100g-100g), dvostruka vlakna na paralelnu vezu za prijenos više vlakana (10g-40g ili 10g / 25g-100g mrežna nadogradnja). Sljedeće će detaljno predstaviti svoju primjenu iz ta tri aspekta.

Base-8 MTP / MPO strukturirano kablovstvo za 10G

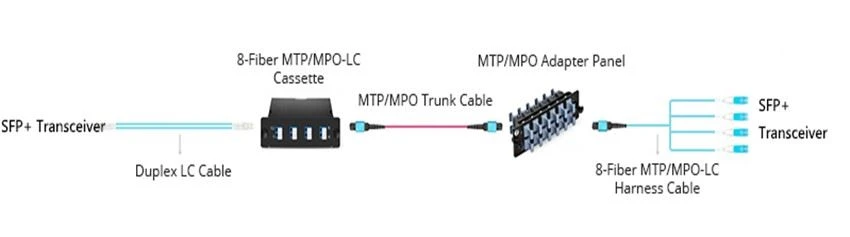

Budući da je sučelje 10G optičkog modula LC dupleks, veza s prijenosom dvostrukih vlakana općenito se koristi u 10g interkonekciji. Kao što je prikazano na slici ispod, prilikom provođenja strukturiranih ožičenja, jedan kraj treba koristiti 8-jezgreni MTP / mpo-lc optički fiber jumper i 8-jezgrenu MTP / MPO ploču adaptera optičkih vlakana, a drugi kraj treba koristiti LC dupleks optičkih vlakana jumper i 8-jezgreni MTP / mpo-lc optička vlakna distribucijska kutija, au sredini, 8-jezgreni MTP / mpo-lc optička vlakna skakač se koristi za povezivanje dva kraja za komunikaciju.

Među njima, 8-jezgreni MTP / mpo-lc optički fiber jumper i MTP / MPO optička vlakna adapter ploča na jednom kraju može se zamijeniti LC dvoetažnim fiber jumperom i 8-jezgrenim MTP / mpo-lc optičkim svjetlovodnim distribucijskim okvirom. Budući da je 8-jezgreni MTP / MPO fiber jumper povezan s optičkim konektorom vlakana, ukupan broj vlakana postavljenih u sredini je višekratnik od 8 (kao što je 8, 16, 32 itd.). Korištenje MTP / MPO optičkih kabela pruža pouzdanije rješenje za 10G aplikacije, jer će se ploča adaptera od vlakana i kutija za distribuciju vlakana postavljena u sredini ugraditi u okvir za upravljanje kabelom ili distribucijsku kutiju vlakana, što može učinkovito izbjeći štetu uzrokovanu ekstruzijom ili prekomjernim savijanjem optičkog skakača vlakana. U isto vrijeme, koristeći strukturirane ožičenje na ovaj način, lako je ukloniti komponente u vezi ili dodati nove komponente. Rješenje se može smatrati 2-jezgreno do 2-jezgreno rješenje u osnovno-8 MTP / MPO strukturiranom kabliranja.

Base-8 MTP / MPO strukturirano kablovstvo za 40g / 100g

Trenutno postoje uglavnom dva rješenja za paralelnu vezu s prijenosom više vlakana: prva shema je pogodna za 40g-40g 8-jezgrenu shemu optičkih vlakana (4-jezgreni prijenos i 4-jezgreni prijem); drugi je pogodan za 100g-100g 20 jezgre do 20 jezgre optičkih vlakana sheme veze (10 jezgreni prijenos i 10 jezgre primanje) ili 24 jezgre na 24 jezgre optičkih vlakana veze sheme (12 jezgreni prijenos i 12 jezgre primanje).

8-jezgrena do 8-jezgrena veza vlakana za 40g-40g

8-jezgrena do 8-jezgrena shema optičkih vlakana najjednostavnija je shema primjene baznih 8 MTP / MPO strukturiranih kabliranja. 8-jezgreni MTP / MPO optički skakač izravno se koristi za spajanje qsfp + optičkih modula na oba kraja (kao što je 40gbase-sr4). Međutim, ova shema je prikladnija za aplikacije na kratke udaljenosti, kao što je međusobna povezanost između stalaka od točke do točke ili prekidača u ormaru.

Base-8 MTP / MPO strukturirano kablovstvo za nadogradnju mreže od 10g do 40g ili 10g / 25g-100g

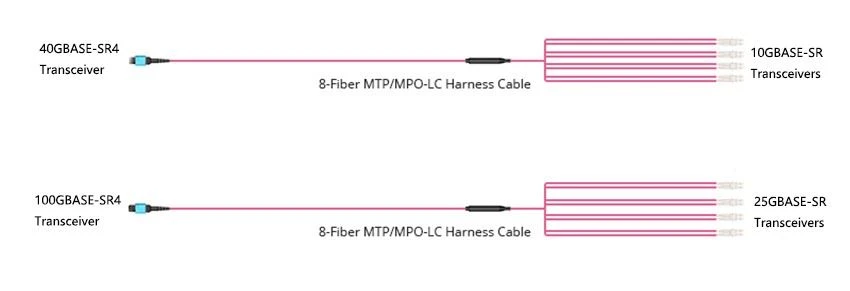

Postoje dva rješenja za dual fiber na paralelnu multi fiber transmission link: prvo je 2-jezgrena do 8-jezgrena shema povezivanja vlakana za nadogradnju mreže od 10g-40g i 25g-100g, a drugo je 2-jezgrena do 20-jezgrena shema optičkih vlakana za nadogradnju mreže od 10g-100g.

Koliko daleko će ići base-8 MTP / MPO strukturirani kablovi?

Ukratko, postoje različita 8-jezgrena MTP / MPO rješenja za usmjeravanje u dvostrukim vlaknima, paralelnim više vlakana i dvostrukim vlaknima na paralelne veze prijenosa s više vlakana. Na temelju baze-8 MTP / MPO strukturiranog kabliranja, shema kabliranja pojednostavljena je bez velikog broja uvođenja vlakana, što podatkovni centar čini velikom brzinom i jednostavnim ožičenjem u isto vrijeme. Istovremeno, može učinkovito poboljšati učinkovitost mreže i smanjiti troškove implementacije base-12 arhitekture na base-8 arhitekturu pomoću više intermedijarnih uređaja (kao što su ploča adaptera vlakana ili distribucijska kutija od vlakana). Osim toga, 2-jezgrena do 8-jezgrena ili 2-to-20-jezgrena shema povezivanja koja se temelji na osnovno-8 MTP / MPO strukturiranom kabliranja može pružiti veću fleksibilnost za 10G / 40g / 100g mreže i učinkovito riješiti problem kompatibilnosti opreme.
