U telekomunikacijama, linija oka, također poznata kao dijagram oka.
Očna karta formira se preklapanjem svakog valnog oblika elementa koda dobivenog skeniranjem zbog efekta naknadnog sjaja osciloskopa. Odnosi se na obrazac uočen na osciloskopu kada se koristi eksperimentalna metoda za procjenu i poboljšanje (podešavanjem) performansi prijenosnog sustava. Način promatranja grafikona oka je upotreba osciloskopa za obuhvatanje izlaznog kraja prijemnog filtra, a zatim prilagodba razdoblja skeniranja osciloskopa tako da se razdoblje vodoravnog skeniranja osciloskopa sinkronizira s razdobljem primanja kodnog elementa. U ovom trenutku grafikon viđen na zaslonu osciloskopa izgleda poput ljudskih očiju, pa se naziva&"očni graf GG".
Očna karta uobičajeni je pokazatelj kvalitete signala u brzom digitalnom prijenosu. Očna karta obično uključuje vremenske uzorke napona potrebnog za brzinu uzorkovanja ispod brzine podataka. Savršeni dijagram oka sadrži ogromnu količinu parametarskih informacija o signalu, kao da potječe iz fizike, bez obzira na učestalost učinaka.
Utjecaj međusobnog preslušavanja i šuma može se uočiti iz dijagrama oka koji odražava ukupne karakteristike digitalnog signala kako bi se procijenio stupanj prednosti i nedostataka sustava. Stoga je analiza dijagrama oka srž analize integriteta signala u sustavu brze interkonekcije. Uz to, ovaj se graf može koristiti za podešavanje karakteristika prijemnog filtra radi smanjenja preslušavanja među kodovima i poboljšanja prijenosnih performansi sustava. Inženjeri ga mogu koristiti za provjeru integriteta signala dizajna i pronalaženje problema na početku procesa dizajniranja. Očni dijagrami koji se koriste u kombinaciji s drugim mjerenjima, poput brzine pogrešaka u bitovima, mogu pomoći dizajnerima predvidjeti izvedbu i prepoznati moguće izvore problema.
Postoji bliska veza između očne karte i kvalitete u testiranju. Ako je dijagram oka dobar i stabilan, to znači da je kvaliteta modula dobra.
Postoje mnoge vrste oblika oka, pa tako i očne karte. Kvalitetu signala možemo brzo prosuditi prema značajkama oblika dijagrama oka.
1. Grafikon oka ispod ima&"dvostruki kapak GG", što ukazuje da signal može biti preslušavanje ili prethodno pogoršanje.
2. Očna karta ispod&"krvave oči GG"; ukazuje na lošu kvalitetu signala, vjerojatno zbog neispravnih metoda ispitivanja ili očiglednih pogrešaka u ožičenju PCB-a.

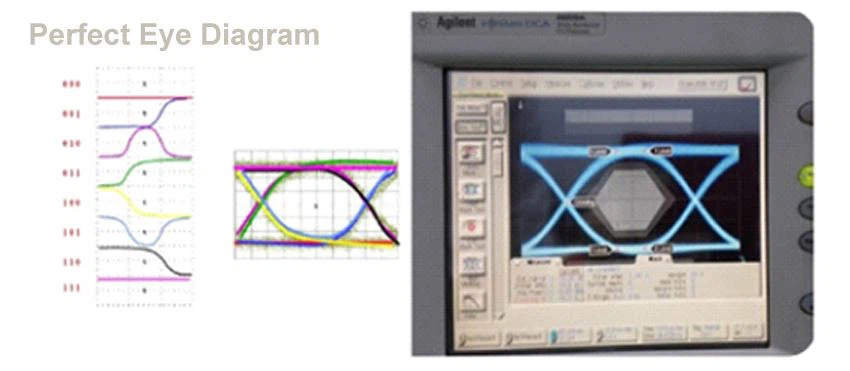

3. Kompletni dijagram oka trebao bi sadržavati sva stanja iz&"000 GG"; do&"111 GG", s osam stanja koja čine jedan dijagram oka.
