Vodič zaMPO/MTP
MTP Pozadina:
Koncept MPO konektora izvorno je dizajnirao NTT Group, a naknadno je izdano niz licenci za proizvodnju. Na tržištu postoji nekoliko varijanti konektora usklađenih s MPO, uključujući MTP® konektor koji je registrirani zaštitni znak US Conec. MPO je skraćenica za "Multi-Fibre Push On", a MTP je "Multi-Fibre Termination Push-on", oba konektora su kompatibilna jedan s drugim. Popularnost MPO-a proizlazi iz njegove sposobnosti povezivanja više vlakana unutar jednog tijela konektora, što značajno smanjuje zahtjeve za prostorom i njegove sposobnosti prelaska sa 10G na 100G aplikacije što ga čini idealnim za aplikacije podatkovnih centara. Razumijevanje
MPO polaritet/metode:
Za razliku od tradicionalnog 10GbE prijenosa koji koristi 2-konfiguraciju vlakana, 40GbE i 100GbE implementirani su preko MPO konektora s više vlakana. Standard TIA 568.3-D pruža metode za konfiguriranje MPO sustava kako bi se osiguralo da su napravljene ispravne veze i da se signal za prijenos iz aktivne opreme usmjerava na prijemni port na drugom aktivnom uređaju i obrnuto. Razumijevanje ove tri metode gdje je tijelo konektora ili "ključ gore" ili "ključ prema dolje" (metode A, B i C) ključno je za ispravnu implementaciju mreže koja koristi MPO konektore.
Svaki MPO konektor ima ključ na jednoj strani tijela konektora. (Pogledajte slike ispod). Položaj "Key Up" odnosi se na orijentaciju gdje se ključ nalazi na vrhu konektora. Kada gledate kraj konektora, pozicija 1 (označena bijelom točkom na konektoru) je na krajnjoj lijevoj strani, dok je pozicija 12 na krajnjoj desnoj strani. Za MPO konektor od 24 vlakna, vrijedi ista orijentacija s gornjim redom na pozicijama od 1 do 12, a donjim na pozicijama od 13 do 24. Ovisno o orijentaciji, MPO konektor/patch kabel je ili "Key Up to Key Down" ili "Key Do Key Up".
MPO spol:

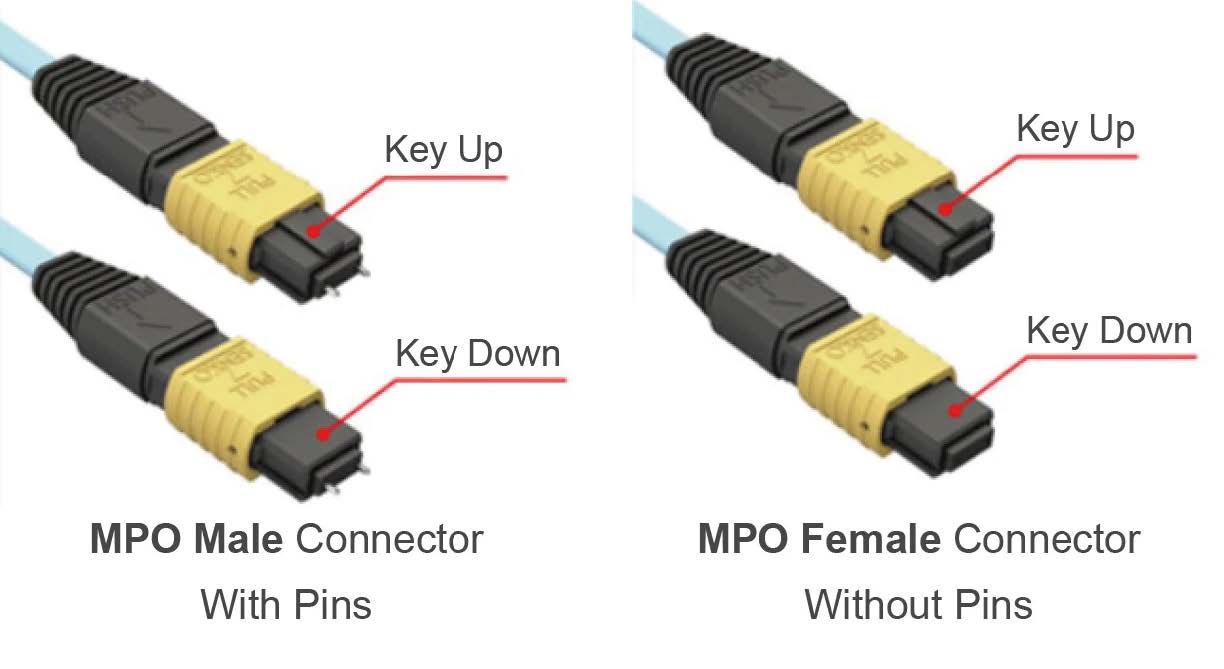

Osim toga, MPO konektori su muški i ženski. Muški MPO konektor ima dvije igle za poravnanje, dok ženski MPO konektor ima dvije rupe za poravnanje u koje su igle umetnute za spajanje. MPO veza može se izvesti samo između muškog i ženskog konektora kako bi se osiguralo ispravno poravnanje koje je potrebno za održavanje veze s malim gubicima.
MPO sučelja na aktivnoj opremi su obično muški (s pinovima) tako da kada spajate primopredajnik, MPO Trunk kabel bi trebao biti ženski koji je bez pinova. Prije naručivanja uvijek provjerite svoju opremu da potvrdite.
Pojašnjavanje zabune u ožičenju:
Već dugi niz godina postoji velika zbrka na tržištu oko ispravnog ožičenja za sklopove MPO prtljažnika s 24 položaja jer nije postojao industrijski standard. Prethodni standard TIA-568-C3 davao je ožičenje samo za MPO s 12 položaja, pa kada su se pojavile verzije s 24 položaja, dobavljači su došli do vlastitih specifikacija za ono što su mislili da bi dodatno ožičenje trebalo biti i dali im oznake koje nisu u industriji kao što su ravno ili križno itd. To je rezultiralo da sklopovi na 24 načina iz različitih izvora nisu bili kompatibilni i uzrokovali veliku zbrku.
Standard TIA 568.3-D sada je pojasnio ožičenje za MPO/MTP sklopove osiguravajući da su sklopovi proizvedeni prema ovoj specifikaciji kompatibilni. xSiCute proizvodi prema ovom standardu, čiji su dijagrami prikazani u nastavku u verzijama s 12 i 24 položaja.
Metoda A – Tipka GORE do Tipka DOLJE
Metoda A: S "Key Up" na jednom kraju i "Key Down" na drugom kraju. xSiCute se proizvodi u skladu s industrijskim standardom TIA 568.3-D. Slike ispod pokazuju polaritet i ožičenje za sklopove metode A s 12 i 24 položaja.
Metoda B – Tipka GORE do Tipka GORE
Metoda B: S "Key Up" na oba kraja sklopa. xSiCute proizvodi prema industrijskom standardu TIA568.3-D. Slike u nastavku prikazuju polaritet i ožičenje za sklopove metode B s 12 i 24 položaja.
Metoda C – Tipka GORE do Tipka DOLJE
Metoda C: s "Key Up" na jednom kraju i "Key Down" na drugom kraju, tako da se prvo mjesto pojavljuje isto kao sklopovi Metode A, međutim, ožičenje je drugačije. xSiCute se proizvodi u skladu s industrijskim standardom TIA 568.3-D. Slike ispod pokazuju polaritet i ožičenje za sklopove Metode C s 12 i 24 položaja.
Vrste kablova za prtljažnik:
Odlukom o polaritetu i muškom/ženskom spolu, MPO - MPO patch kabeli koji se obično nazivaju Trunk kabeli mogu se podijeliti u dvije daljnje vrste:
Jednostruka jaknaMPO Trunk kabeli promjera 3 mm (12 jezgre) i 4,5 mm (24 jezgre) koji se obično koriste za spajanje unutar ormarića i ponekad se nazivaju okruglim kabelima zbog oblika omotača kabela. Ovi kabeli malog promjera optimiziraju raspoloživi prostor unutar stalka.
Dvostruka jaknaMPO Trunk kabeli s robusnijim omotačem s dvostrukim omotačem koji pruža veću otpornost na gnječenje. Oni su obično dizajnirani za veće duljine kabela u primjenama između ormarića ili za povezivanje različitih područja zgrade i imat će opciju za povlačenje za pomoć pri instalaciji. Za posebno teška okruženja također su dostupni sklopovi s IP oznakom.
