Općenito, jačina signala SFP optičkog modula uključuje dva dijela: Tx snagu i Rx snagu. Tx predstavlja signal snage prijenosa, a Rx predstavlja primljeni signal napajanja. Za opći SFP optički modul, vrijednost Tx i Rx snage unutar određenog raspona znači da SFP optički modul može normalno raditi. Na primjer, Cisco GLC-SX-MM optički modul. Raspon snage prijenosa je -9,5~ -3dBm, a raspon snage primanja je 0 ~ -17dBm. Ako su Tx ili Rx u rasponu od -30dBm ili niže, to znači da se signal ne prenosi niti prima.
Jačina optičkog signala izravno određuje je li mrežna veza normalna. Ako Rx snaga nije dovoljno jaka, neće biti signala u optičkoj vezi. Zbog toga su u međugradski optički moduli ili optička pojačala potrebni u prijenosu na velike udaljenosti. Ako je Rx snaga prevelika, SFP optički modul će biti oštećen. Stoga je odabir visokokvalitetnog SFP optičkog modula osnovno jamstvo kako bi se osiguralo da mrežna veza može normalno funkcionirati.
Postoje dvije najčešće korištene metode za mjerenje intenziteta optičkih signala: milivati (mW) i dBm. Prvi mjeri intenzitet optičkih signala snagom, dok potonji mjeri intenzitet optičkih signala u decibelima. Različiti dobavljači mogu koristiti jedan od njih za mjerenje snage optičkog signala. Primjerice, Cisco prekidači koriste dBm za mjerenje, dok se Brocade prekidači koriste za mjerenje u mW. Stoga postoji jednadžba između ove dvije metode:
dBm->mW: mW=10dBm/10
mW->dBm: dBm=10*(Log mW)
Kako provjeriti jačinu optičkog signala?
Da biste utvrdili radi li SFP optički modul (odašiljač i prijemnik) na odgovarajućoj razini signala, možete pregledati statusne informacije SFP optičkog modula. Ove informacije su vrlo kritične, uključujući vrstu vlakana, prijenos optičkog raspona napajanja i optičku snagu primanja.
Osim toga, prekidači kao što su Cisco i Brocade SAN prekidači pružit će CLI (Command Line Interface) referencu. Ova funkcija korisna je za pregled detaljnih informacija o SFP optičkim modulima, uključujući brzinu, serijski broj, broj dijela i snagu optičkih signala za primanje/slanje. Sljedeća slika prikazuje detaljne informacije SFP optičkog modula u Prekidačima Cisco i Brocade, uključujući snagu optičkog signala.

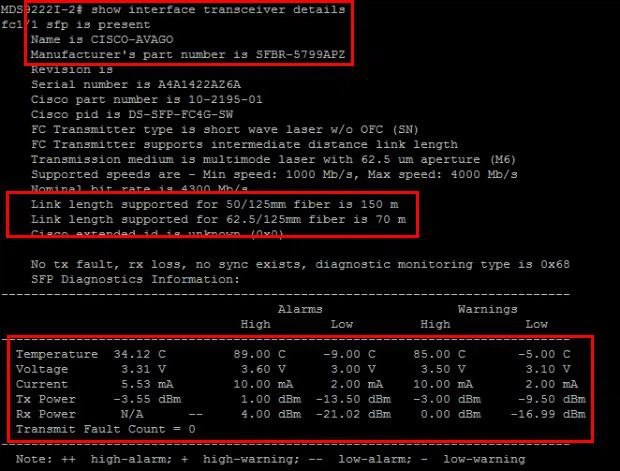

Cisco CLI-Display detaljne informacije optičkog modula sučelja:
Iz gore navedenih rezultata može se vidjeti da, iako su metode mjerenja jačine optičkog signala različite, sve one pružaju trenutnu jačinu signala i učinkovit raspon čvrstoće optičkog signala SFP optičkog modula. Sve dok je jačina signala SFP optičkog modula unutar učinkovitog raspona, SFP optički modul može raditi normalno.
