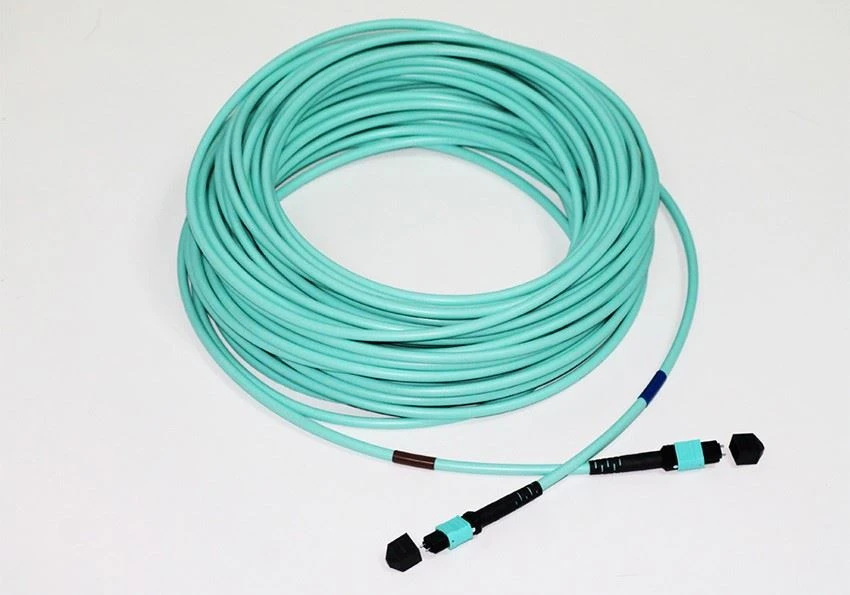

Različite vrste MPO kratkospojnika mogu se proizvesti nakon obrade MPO konektora i kabela optičkih vlakana. MPO kratkospojnici mogu se dizajnirati s 2-12 jezgri, do 24 jezgre. Trenutno se široko koristi 12 jezgrenih MPO konektora. Kompaktni dizajn MPO konektora čini mali broj jezgara MPO kratkospojnika malim. MPO kratkospojnik široko se koristi u FTTx, 40 / 100gsfp, SFP + i drugim primopredajnim modulima ili aplikacijama za unutarnje i vanjske veze opreme u procesu ožičenja koji zahtijevaju okruženje integriranih optičkih vlakana visoke gustoće.
Klasifikacija
MPO kratkospojnik od optičkih vlakana možemo podijeliti na prijelazni i neprelazni tip. Postoje razne vrste MPO kratkospojnika, uključujući vrpčasti MPO kratkospojnik i snop MPO kratkospojnika. Ventilator Po kratkog spoja prema granama (kružnim ili kvadratnim) općenito može prenijeti grane optičkog kabela 2-24 jezgre 0,9 ili 2,0. Tip konektora određuje kupac. Mogu se odabrati FC, LC, SC, ST i druge vrste. Ukupna duljina ili duljina grane MPO kratkospojnika i drugi zahtjevi mogu se odabrati.' na kupcu je da odabere. Sve vrste MPO kratkospojnika u obliku MPO džempera od optičkih vlakana, MPO džampera za prijenos, MTP tipa, MTP 10 Gigabit džampera, multimodnog 10 Gigabit džampera, MPO s grananjem džampera i ostali oblici MPO džamperskih proizvoda ispunjavaju zahtjeve telcordia -gr-326, IEC standardi i ROHS.
Značajke i prednosti
● Američki Conec MTP® konektor, Senko MPO Plus premium konektor
● Corning® Clearcurve® višemodno vlakno, SMF-28® ultra optičko vlakno
● Razredi vlakana OS2, OM3, OM4 (dostupni su OM1 i OM2)
● 0,35 dB Elite MTP / MPO konektor s malim gubicima, kao i standardne verzije od 0,6 / 0,75 dB
● Tvornički ukinuto i testirano
● Omogućite laku migraciju s 10GbE na 40GbE ili 100GbE
● Vučne ušice dostupne su kao opcija za zaštitu krajeva vlakana tijekom instalacije
● Može eliminirati pogrešku prekida i uštedjeti vrijeme instalacije
● Svaki kabel mora biti 100% testiran na male gubitke umetanja i natrag
● Izvrsni MTP izvrsnih performansi i vrhunski diskretni konektor
● Višenamjenski OM3, OM4, jednostruki način rada G652D, g657a2 i druge specifikacije vlakana mogu se odabrati prema različitim konfiguracijskim zahtjevima korisnika
● Pridržavajte se standarda iec-61754-7 i tia-604-5 (focis-5)
Konektor Tip A | MPO / MTP | Konektor Tip B | FC, LC, SC, ST (prilagodljivo) |
Način vlakana | Multimode / Single način rada | Raspon valne duljine | 1250 ~ 1650nm 850nm / 1300nm |
MPO priključak IL | 0,35 dB maks. (0,15 dB obično) | LC konektor IL | ≤0,2dB |
MPO priključak RL | ≥20dB | LC priključak RL | ≥20dB |
Prigušenje na 850nm | ≤2,3dB / km | Prigušenje na 1300nm | ≤0,6dB / km |
Jakna OD | 3,0 mm | Promjer ventilatora | 2,0 mm / 0,9 mm |
Vlačno opterećenje ugradnje | 100 N | Dugotrajno vlačno opterećenje | 50 N |
Kabelska jakna | LSZH / PVC / OFNR / OFNP | Brojanje vlakana | Prilagodljiv |
Radna temperatura | -10 ° C do +70 ° C | Temperatura skladištenja | -40 ° C do +85 ° C |
Primjena
1. LAN ožičenje između različitih zgrada poduzeća
2. Međusobno povezivanje optičke veze u optički aktivnoj opremi
3. Ožičenje u komunikacijskoj baznoj stanici i razvodnoj kutiji
4. Optički signalni priključak u računalnoj učionici stambenog naselja, industrijskog parka i poslovne zgrade
5. Izgradnja gustog kabelskog sustava
6. Komunikacijski sustav s optičkim vlaknima, kabelska TV mreža, telekomunikacijska mreža 5. Izgradnja gustog ožičenog sustava
7. LAN, Wan, FTTx

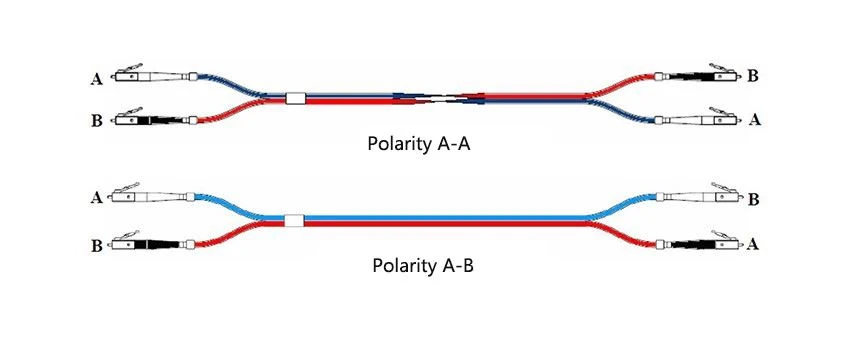

Koja je polarnost MPO proizvoda?
Ovo poklapanje između pošiljatelja (TX) i prijamnika (Rx) na oba kraja veze vlakna naziva se polaritet.
Postoje četiri vrste polariteta MPO proizvoda
Položaj jezgri vlakana na oba kraja kratkospojnika tipa MPO jednak je, odgovarajući jedan po jedan. Jedan ključ za pozicioniranje na kraju je prema gore, a jedan na kraju je prema dolje.
Ako su jezgre vlakana na oba kraja MPO kratkospojnika tipa B postavljene u suprotnim položajima, jezgra vlakana 1 na kraju preskakanja odgovara položaju 12 na drugom kraju. Oba kraja smjera tipke za pozicioniranje jednaka su.
Položaji para susjednih jezgri MPO kratkospojnika tipa C prekriženi su, jedan kraj jezgre 1 nalazi se na drugom kraju jezgre 2. Jedan kraj tipke za pozicioniranje je gore, a drugi kraj tipke za pozicioniranje prema dolje.

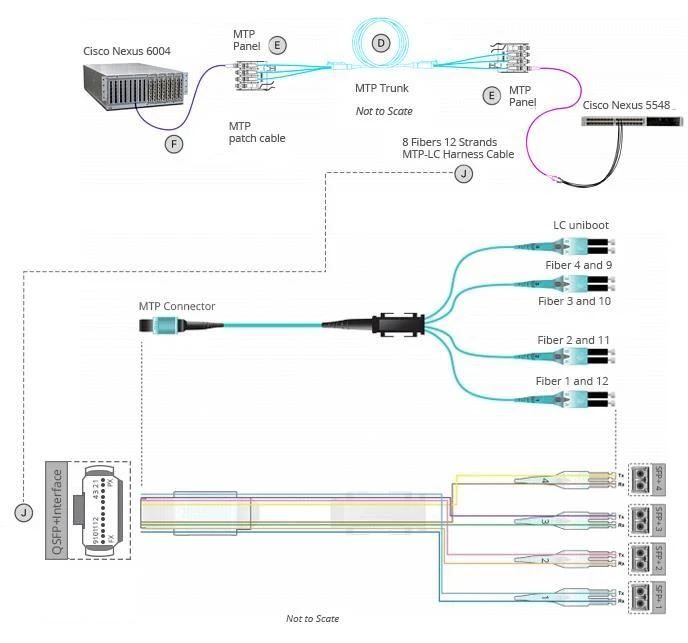

Princip MPO veze je sljedeći: mora biti povezan s istim brojem konektora (12 jezgri povezanih s 12 jezgri, 24 jezgre povezane s 24 jezgre itd.); jedna muška i jedna ženska glava par su veza; spoj mora biti iste vrste poliranja (PC i PC, APC i APC).
Polaritetom MPO konektora upravlja se ključem. Definirane su dvije vrste tipki: tipka prema gore i prema dolje. Par MPO konektora odgovara MPO adapteru. Postoje dvije vrste MPO adaptora: Klasa A definirana je kao tipka gore / tipka prema dolje, a klasa B definirana je kao tipka prema gore / tipka prema gore. Polaritetom vlakana može se upravljati odabirom adaptora klase A ili klase B.
MPO prespojnik vlakana jedan je od premosnika optičkih vlakana. Njegove glavne prednosti su mali gubici pri umetanju, visoki gubici pri povratku, dobro umetanje i velika trajnost.
Patch-ovi s optičkim vlaknima HTF&# 39 prilagođeni su, kvaliteta je zajamčena, a dodaci su uvezeni.
