Što se može naučiti iz Fiber Ethernet Media Convertera?

Proizvodi se općenito koriste u stvarnom mrežnom okruženju gdje se Ethernet kabel ne može pokriti i optička vlakna moraju se koristiti za proširenje udaljenosti prijenosa, a obično se nalazi u aplikaciji širokopojasnog čovjeka u sloju pristupa; na primjer, HD video prijenos slike nadzora sigurnosnog inženjeringa; istovremeno, također igra veliku ulogu u pomaganju povezivanja posljednjeg kilometra optičke linije vlakana s čovjekom i vanjskom mrežom.

HTF-G201SFP Gigabit SFP Media Converter pruža 1 TP i 2 SFP priključke za podršku pretvorbi između 10/100/1000Base-T i 100/1000Base-X mreže. S dva 100Base-FX ili 1000Base-SX / LX SFP priključka, HTF-G201SFP pruža visoku pouzdanost i fleksibilnost za proširenje udaljenosti prijenosa medija do 550m, 20km ili duže ovisno o modulima SFP vlakana. Omogućuje da se dvije vrste segmenta lako, učinkovito i jeftino povežu.

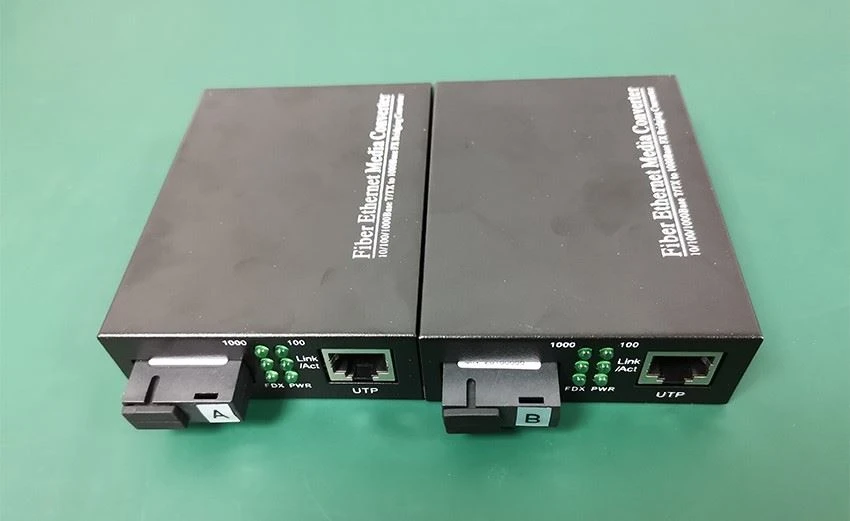

Značajke proizvoda

● Podrška 1 10 / 100 / 1000m adaptivni električni priključak i 1 gigabitni optički priključak (jedno vlakno /

dual fiber po izboru)

● Automatsko pregovaranje o polu dupleksu ili punom dupleksu

● Udaljenost prijenosa u više načina rada može doseći 550 metara, a maksimalni jednosmjerni način rada

udaljenost prijenosa može doseći 80 kilometara

● Ima funkcije emitiranja zaštite od oluja, ravnoteže prometa, izolacije sukoba i pogreške

Otkrivanje

● Usvojeni su čip prekidača visokih performansi i predmemorija velikog kapaciteta

● Visokokvalitetni laserski uređaji imaju dobru optičku, električnu i temperaturne stabilnosti

● Znanstveni izgled kruga, snažna sposobnost protiv interferencija, može učinkovito spriječiti udar munje

● Svjetlo indikatora radnog stanja je dovršeno i radno stanje je jasno na prvi pogled

● Vanjsko profesionalno napajanje, sigurno i stabilno, potrošnja energije manja od 5W

● Ugrađeni sklop za zaštitu od munje može uvelike smanjiti štetu uzrokovanu indukcijom munje

Specifikacije

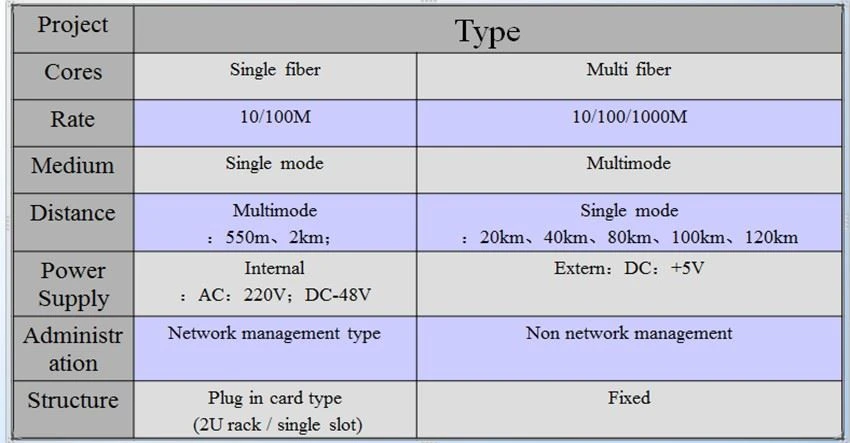

Klasifikacija

Klasifikacija stila rada

Potpuni dupleks znači da kada se slanje i primanje podataka izbjegava i prenosi dva različita dalekovoda, obje strane komunikacije mogu slati i primati u isto vrijeme. Ovaj način prijenosa je puni dvoetažni sustav, kao što je prikazano na slikama 1. U potpunom dupleks modu, odašiljač i prijemnik postavljeni su na svakom kraju komunikacijskog sustava, tako da se podaci mogu istovremeno prenositi u dva smjera. Puni dvoetažni način rada ne mora mijenjati smjer, tako da nema vremenskog kašnjenja uzrokovanog operacijom prebacivanja.

Polovica dupleksa odnosi se na korištenje istog dalekovoda za primanje i slanje. Iako se podaci mogu prenositi u dva smjera, obje strane komunikacije ne mogu istovremeno primati i primati podatke. Ovaj način prijenosa je polu dupleks sustav. Kada se usvoji pola dvoetažnog načina rada, odašiljač i prijemnik na svakom kraju komunikacijskog sustava prenose se na komunikacijsku liniju putem prekidača za primanje /prijenos kako bi se promijenio smjer. Stoga će doći do vremenskog kašnjenja.

Primopredajni uređaj optičkih vlakana općenito se koristi u stvarnom mrežnom okruženju gdje se Ethernet kabel ne može pokriti, a optička vlakna moraju se koristiti za proširenje udaljenosti prijenosa. Istovremeno, također igra veliku ulogu u pomaganju povezivanja linije optičkih vlakana na čovjeka i vanjsku mrežu. S primoživu optičkih vlakana pruža i jeftino rješenje za korisnike koji trebaju nadograditi sustav s bakrene žice na optička vlakna. Funkcija primovoda optičkih vlakana je pretvoriti električni signal koji želimo poslati u optički signal i poslati ga van. U isto vrijeme, može pretvoriti primljeni optički signal u električni signal i unositi ga na naš prijemni kraj.

Pitanja kojima je potrebna pažnja

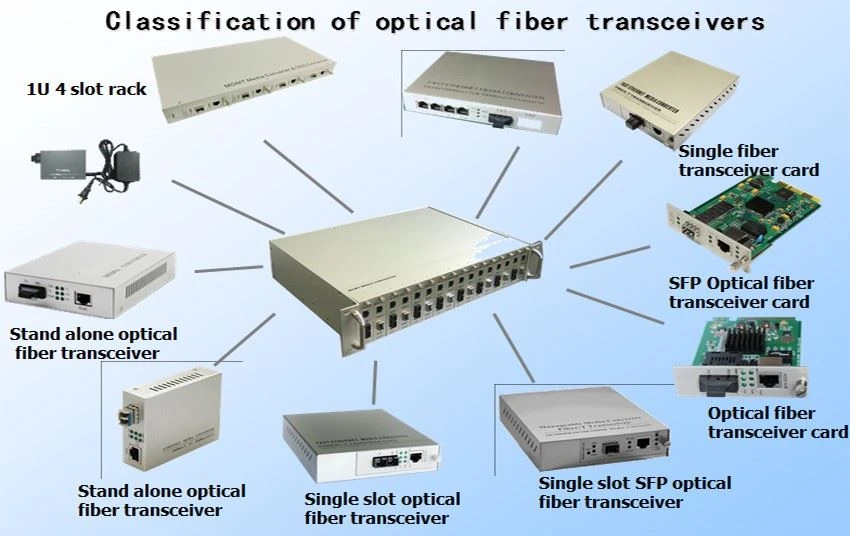

Postoji mnogo različitih vrsta primoživača optičkih vlakana, ali u praktičnoj uporabi, većina njih obraća pozornost na klasifikaciju prema različitim optičkim konektorima vlakana: SC zajednički optički optički primoživač vlakana i FC / St zajednički optički optički primotor.

Kada koristite optički primodač vlakana za povezivanje različitih uređaja, moramo obratiti pozornost na različite priključke koji se koriste.

1. Veza optičkih vlakana primoživi na 100base-tx opreme (prekidač, hub)

Potvrdite da maksimalna duljina uvijenog para ne smije prelaziti 100m;

Spojite jedan kraj uvijenog para na RJ-45 priključak optičkih vlakana, a drugi kraj na RJ-45 priključak (zajednički priključak) 100base-tx opreme (prekidač, čvorište).

2. Povezivanje primožišca optičkih vlakana na 100base-tx opremu (mrežna kartica)

Potvrdite da maksimalna duljina uvijenog para ne smije prelaziti 100m;

Spojite jedan kraj uvijenog para na RJ-45 priključak (100base-tx port) primoživa od optičkih vlakana, a drugi kraj na RJ-45 priključak mrežne kartice.

3. Veza primoživera optičkih vlakana na 100Base-FX:

Potvrdite da duljina optičkih vlakana ne prelazi raspon udaljenosti koji pruža oprema;

Jedan kraj optičkih vlakana povezan je s SC / FC / St konektorom optičkog primoživnika vlakana, a drugi kraj je povezan s SC / St konektorom 100Base-FX opreme.

Osim toga, treba dodati da mnogi korisnici misle da se vlakno može normalno koristiti sve dok je duljina vlakana unutar maksimalne udaljenosti koju jednosmjenska vlakna ili multimodna vlakna mogu podržati. U stvari, ovo je pogrešno razumijevanje. To je razumijevanje točno samo kada su povezani uređaji puni dupleks uređaji. Kada postoji pola dvoetažnih uređaja, udaljenost prijenosa optičkih vlakana je ograničena.

HTF 'proizvodi imaju kompletan asortiman, dugo jamstveno vrijeme i razumnu cijenu.
