DWDM može istovremeno kombinirati i prenositi različite valne duljine u istom vlaknu. Na primjer, ako je kapacitet jednog vlakna 2,5 GB / s, DWDM može multipleksirati osam nosača optičkih vlakana (OC) u jedno vlakno, što može proširiti kapacitet vlakana s 2,5 GB / s na 20 GB / s. Uobičajene konfiguracije su 4, 8, 16, 32 i 40 kanala. Trenutno, zbog DWDM, jedno vlakno može prenositi podatke brzinom do 400gb / s.
Trenutni DWDM sustav može pružiti prenos snage 16/20 valova ili 32/40 valova s jednim vlaknom, do 160 valova, sa fleksibilnom sposobnošću širenja. Može u potpunosti iskoristiti ogromne resurse opsega optičkih vlakana, tako da je prijenosni kapacitet jednog optičkog vlakna nekoliko puta do desetaka puta veći od prijenosa jedne valne duljine, što uvelike štedi resurse optičkih vlakana i smanjuje troškove izgradnja linija.
U usporedbi s CWDM-om, DWDM s bližim razmakom valnih duljina može nositi 8-160 valnih duljina na jednom vlaknu, što je prikladnije za prijenos na velike udaljenosti. Uz pomoć EDFA (pojačano vlakno dopirano erbijumom), DWDM sustav može raditi na tisućama kilometara.
U usporedbi s 4G, 5g treba optički modul veće brzine, optički prijenosni sustav većeg kapaciteta, fleksibilnije umrežavanje i učinkovitije raspoređivanje optičkih slojeva. Primjena DWDM-a može nositi više valnih duljina (kanala) na jednom optičkom vlaknu, što ga čini glavnim sredstvom za proširenje kapaciteta komunikacijske mreže optičkih vlakana. U DWDM sustavu svaki kanal valne duljine prenosi podatke transparentno bez ikakve obrade podataka kanala. Stoga je prikladno proširiti kapacitet povećanjem broja multipleksiranih putova optičke valne duljine. Omogućava operaterima da u potpunosti iskoriste postojeće mrežne ožičenja i ostvare glatku nadogradnju i proširenje bez većih promjena ili zamjene postojeće mreže.
DWDM: interval valnih duljina je između 0,2 nm i 1,6 nm, a interval valnih duljina je relativno gust. U usporedbi s CWDM-om, ima veći kapacitet, više kanala, podržava EDFA optičko pojačanje i ima veću udaljenost prijenosa. Jedna od ključnih prednosti DWDM-a je što su njegov protokol i brzina prijenosa neovisni. Mreža koja se temelji na DWDM-u za prijenos podataka može koristiti IP protokol, ATM, SONET / SDH i Ethernet protokol, a obrađeni protok podataka iznosi između 100 MB / s i 2,5 gb / s. Na taj način mreža utemeljena na DWDM može prenositi različite vrste podatkovnog prometa različitim brzinama na laserskom kanalu. S gledišta QoS-a, mreža zasnovana na DWDM-u može brzo odgovoriti na zahtjeve propusnosti i promjene protokola kupaca na jeftin način.
DWDM je WDM tehnologija visokih performansi za širenje mreže. Koristi ogromnu širinu pojasa jednomodnog vlakna u području s malim gubicima za spajanje različitih valnih duljina svjetlosti u jedno vlakno za prijenos. Može pružiti 4 ~ 44 kanala jednog kanala za prijenos vlakana, učinkovito proširiti komunikacijski kapacitet mrežnog sustava, nadzirati kvalitetu kanala u stvarnom vremenu i provjeriti mrežnu grešku.
Trenutno se tehnologija DWDM uglavnom koristi u dalekim prijenosnim mrežama kao što su LAN i čovjek koje trebaju proširiti komunikacijski kapacitet. DWDM može pružiti razmak između kanala od 50 GHz (0,4 nm), 100 GHz (0,8 nm) ili 200 GHz (1,6 nm). Većina DWDM sustava koristi 100GHz i 50GHz. U potpunosti iskoristite optičko vlakno s malim gubicima, povećajte prijenosni kapacitet optičkog vlakna i povećajte podatke koji se prenose jednim vlaknom na nekoliko puta.
Dvosmjerni dvosmjerni prijenos vlakana
U sustavu dvostrukih vlakana, ista se valna duljina koristi u oba smjera prijenosa i prijema, a ista valna duljina može se ponovno koristiti u oba smjera.
U jednom vlaknu odašiljač koristi jednu valnu duljinu, a prijemnik drugu valnu duljinu, tako da optički signali u dva smjera ne mogu međusobno komunicirati na istoj valnoj duljini.
Može u potpunosti iskoristiti ogromne resurse opsega optičkih vlakana, tako da se prijenosni kapacitet jednog optičkog vlakna može proširiti nekoliko puta na desetke puta. DWDM gusti multipleksor s podjelom valnih duljina uglavnom uključuje luku za kanal, priključak za liniju, priključak za proširenje i priključak za nadzor. Može pružiti različite načine brušenja LC / SC / FC / st i UPC / APC.
Ukupna struktura DWDM sustava uglavnom uključuje:
Optička jedinica za pretvorbu valnih duljina (OTU);
Multiplikator s podjelom valne duljine: demultiplekser / kombinator (ODU / OMU);
Optičko pojačalo (BA / LA / PA);
Jedinica za kompenzaciju disperzije (DCM)
Razlika između CWDM WDM opreme i DWDM WDM opreme
1. Razmak između kanala - razlika između nazivnih frekvencija nosača između dva susjedna optička kanala, koja se obično koristi za sprječavanje interferencija između kanala. CWDM WDM oprema ima širi razmak od DWDM WDM opreme. Može prenijeti 18 valnih duljina u spektralnoj mreži od 1270 nm do 1610 nm, a razmak kanala je 20 nm. DWDM WDM oprema može emitirati 40, 80 ili više valnih duljina, a razmak kanala može biti 0,8 nm (postoje i 1,6 nm i 0,4 nm).
2. Udaljenost prijenosa: budući da je valna duljina DWDM visoko integrirana u proces prijenosa optičkih vlakana, DWDM WDM oprema može prenositi veću udaljenost od CWDM WDM opreme. Trenutno CWDM WDM oprema ne može realizirati prijenos na beskonačnu udaljenost, a maksimalna udaljenost prijenosa je samo 160 km. Međutim, udaljenost prijenosa DWDM WDM opreme daleko je veća od udaljenosti CWDM WDM opreme.
3. Sustav modulacijske laserske CWDM WDM opreme ima niže zahtjeve za laserskim tehničkim indeksom, općenito koristeći nehlađeni laser; sustav DWDM WDM opreme mora koristiti rashladni laser, a rashladni laser usvaja način regulacije temperature, što osigurava da DWDM sustav ima bolje performanse, veću sigurnost i duži vijek trajanja, tako da DWDM sustav ima bolje performanse, veću sigurnost i duži servis life WDM troši više energije od CWDM WDM opreme s neohlađenim laserom.
4. Trošak - raspodjela temperature DWDM WDM sustava opreme neujednačena je u širokom rasponu valnih duljina, pa se trošak upotrebe DWDM WDM sustava opreme povećava kada se za podešavanje temperature koristi laserska tehnologija hlađenja. Uz to, DWDM WDM sustavi obično su četiri do pet puta skuplji od CWDM WDM sustava. Međutim, s rastućom popularnošću multipleksera s gustom valnom podjelom (DWDM), cijena DWDM optičkih modula je oko 30% - 35% niža od cijene CWDM optičkih modula.

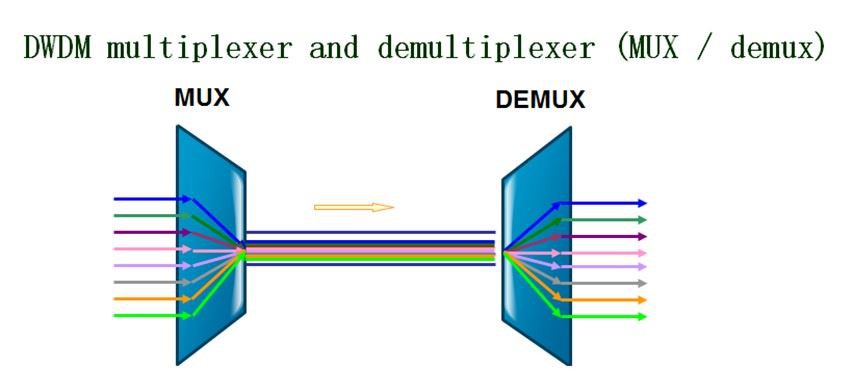

DWDM sustav obično uključuje dvije vrste: jedna su komponente potrebne prije i nakon podjele DWDM-a, kao što su EDFA, MUX / demux (multiplekser / demuplexer), druga je primjena DWDM-a, kao što je OADM (optički multiplekser za dodavanje / ispuštanje), OXC (optički unakrsni spoj).
Trenutno DWDM ima sljedeću opremu:
(1) Optičko pojačalo, (2) DWDM terminal, (3) optički utikač multiplekser, (4) optički crossover.
DWDM tehnologija pružit će snažnu podršku u video konferenciji visoke razlučivosti, daljinskom video nadzoru i NGN-u radi poboljšanja propusnosti komunikacije napajanja. Njegova najveća prednost su visoke performanse i niska cijena. Znanstvena i razumna podjela usluga DWDM i SDH može u potpunosti iskoristiti njihove prednosti, smanjiti pritisak upravljanja mrežom i poboljšati razinu rada i upravljanja komunikacijom.
