1U EDFA optičko pojačalo s LCD-om
EDFA optičko pojačalomodul pruža višenamjenska, niskošumna rješenja pojačala s erbijem dopiranim vlaknima (EDFA). Modul pojačala može raditi s konstantnim pojačanjem (Automatic Gain Control AGC), konstantnom izlaznom snagom (Automatic Power Control, APC). Integrirani VOA može se automatski prilagoditi kako bi se postigao glatki spektar pojačanja. Može pojačati signal C-pojasa sa ili bez srednjeg pristupa (MSA), što donosi veliku fleksibilnost za mrežnu aplikaciju.
Širok raspon radnih valnih duljina: 1528nm~1565nm
Tri primjene C-pojasa optičkog pojačala:
Pojačivač
U redu
Predpojačalo
Niska razina buke: tipično: 5dB
Izvrsna ravnomjernost pojačanja
Više načina rada:
AGC podesivo pojačanje
APC izlaz je podesiv
ACC napon podesiv
Srednji pristup za DCM ili OADM
Opcijski OSC kanal za daljinsko upravljanje
MON priključak, on-line nadzor optičke snage
Mnoge opcije modela služe svim tradicionalnim aplikacijama pojačala u proširenoj optičkoj vezi: pojačalo, in-line i predpojačalo.
Pojačalo za pojačanje radi na prijenosnoj strani veze. Ima veliku ulaznu snagu, veliku izlaznu snagu i srednje optičko pojačanje. Pojačivači su dizajnirani da pojačaju agregiranu optičku ulaznu snagu za proširenje dosega.
In-line pojačalo radi u sredini optičke veze. Odlikuje ga srednja do niska ulazna snaga, velika izlazna snaga, veliki optički dobitak i niska vrijednost šuma. In-line pojačala su dizajnirana za optičko pojačanje između dva mrežna čvora na glavnoj optičkoj vezi.
Predpojačalo radi na prijemnom kraju optičke veze. Ima srednju do nisku ulaznu snagu, srednju izlaznu snagu i srednje pojačanje. Predpojačala su dizajnirana za optičko pojačanje kako bi se kompenzirali gubici u demultiplekseru smještenom u blizini optičkog prijamnika.

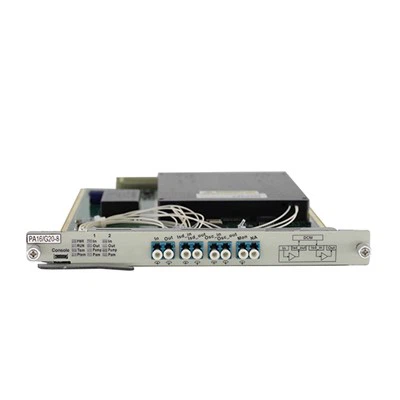

Neki EDFA modeli uključuju dodatni priključak srednjeg stupnja dizajniran za umetanje jedinice za upravljanje kompenzacijom disperzije (DCM) bez njezinih inherentnih gubitaka pri umetanju. Dizajn ovih modela maksimizira prednosti DCM-a za povećanje fleksibilnosti postavljanja. Nove mogućnosti postavljanja zahtijevaju manje pojačala u vezi i mogu otvoriti vrata aplikacijama koje nisu bile moguće sa starijom tehnologijom.
Neki EDFA modeli uključuju crveni i plavi priključak dizajniran za DWDM rješenje s jednim vlaknom. Dizajn ovih modela koristi se za prijenosne sustave DWDM s jednim vlaknom.
Pošaljite nam svoje okruženje korištenja, HTF će vam pomoći odabrati odgovarajući EDFA model za vas.
